opengl

//指定需要启动的数组(GL_VERTEX_ARRAY,GL_COLOR_ARRAY,GL_INDEX_ARRAY等8个可用数组)
void glEnableClientState(GLenum array);

void drawCube()
{
    // enable and specify pointers to vertex arrays
    //指定需要启动的数组(GL_VERTEX_ARRAY,GL_COLOR_ARRAY,GL_INDEX_ARRAY等8个可用数组)
    glEnableClientState(GL_NORMAL_ARRAY);
    glEnableClientState(GL_COLOR_ARRAY);
    glEnableClientState(GL_VERTEX_ARRAY);

    // 指定数组数据
    glNormalPointer(GL_FLOAT, 0, normals);
    glColorPointer(3, GL_FLOAT, 0, colors);
    glVertexPointer(3, GL_FLOAT, 0, vertices);

    glDrawElements(GL_TRIANGLES,    // 绘图模式
                    36,   // 每次读出的点的个数
                    GL_UNSIGNED_BYTE,
                    indices);   // 索引数组

    glDisableClientState(GL_VERTEX_ARRAY);  // disable vertex arrays
    glDisableClientState(GL_COLOR_ARRAY);
    glDisableClientState(GL_NORMAL_ARRAY);
}



//获取当前所哟启用的数组第ith个顶点数据（从0开始算）
void glArrayElement(GLint ith);

//mode指定要创建图元的类型（和glBegin参数相同），count为顶点数量，type为顶点数据类型，indices表示索引数组首地址
//glDrawElements的作用相当于多条glArrayElement(indices[i])
void glDrawElements(GLenum mode,GLsize count,GLenum type,const GLvoid* indices);
//相当于primcount条glDrawElements(mode,count[i],type,indices[i])语句
void glMultiDrawElements(GLenum mode,GLsize* count,GLenum type,const GLvoid** indices,GLsizei primcount);
//相当于有范围的glDrawElements，范围为[start,end]
void glDrawRangeElements(GLenum mode,GLuint start,GLuint end,GLsize count,GLenum type,const GLvoid* indices);

//创建一个图元序列，从每个被启用的数组，范围为[first,first + count - 1]
void glDrawArrays(GLenum mode,GLint first,GLsizei count);
//相当于primcount条glDrawArrays(mode,first[i],count[i])
void glMultiDrawArrays(GLenum mode,GLint* first,GLsizei* count,GLsizei primcount);

// set light
void glLightfv (GLenum light, GLenum pname, const GLfloat *params);

// 位置在(0,0,0)，没有环境光，镜面反射光和漫反射光都为白光的光源
GLfloat light_position[] = { 0.0, 0.0, 0.0, 0.0 };  // -1 表示无限远
GLfloat light_ambient [] = { 0.0, 0.0, 0.0, 1.0 };
GLfloat light_diffuse [] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat light_specular[] = { 1.0, 1.0, 1.0, 1.0 };
glLightfv(GL_LIGHT0, GL_POSITION, light_position);
glLightfv(GL_LIGHT0, GL_AMBIENT , light_ambient );  // 环境光
glLightfv(GL_LIGHT0, GL_DIFFUSE , light_diffuse );  // 漫反射
glLightfv(GL_LIGHT0, GL_SPECULAR, light_specular);  // 镜面光

// open light
glEnable(GL_LIGHTING)
glEnable(GL_LIGHTX)

// depth

display: glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
init: glEnable(GL_DEPTH_TEST);
    glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH);
```、
材质：

```cpp
// set material
void  glMaterialfv (GLenum face, GLenum pname, const GLfloat *params);

/**
face: 表明当前材质应该应用到物体的哪一个面上
    GL_FRONT、GL_BACK、GL_FRONT_AND_BACK
pname:
    GL_SHINESS
**/

右手坐标系
    ^ y
    |
    |
    |
    -------------> x
   /
  /
 /
z

void ViewerManager::getGlobalTrans(){
    Eigen::Vector3f gtrans={x_trans_, y_trans_,z_trans_};
    Eigen::Isometry3f t_n =Eigen::Isometry3f::Identity();
    t_n.pretranslate(gtrans);

    model_view_ = cam_view_ * t_n.inverse() * cam_view_.inverse() * model_view_;

}

void ViewerManager::getGlobalRot(){
    Eigen::Vector3f axis={ -y_angle_,x_angle_,0};
    float scale = axis.norm();
    Eigen::Vector3f axis_n=axis.normalized();
    Eigen::Vector3f gtrans={x_trans_, y_trans_,z_trans_};

    std::cout<<"gangle:\n"<<axis.transpose()<<std::endl;
    std::cout<<"gtrans:\n"<<gtrans.transpose()<<std::endl;

    Eigen::Matrix3f rot;
    rot=Eigen::AngleAxisf(scale, axis_n);

    Eigen::Isometry3f t_n =Eigen::Isometry3f::Identity();
    t_n.prerotate(rot);
    t_n.pretranslate(gtrans);
    // 按照屏幕坐标旋转，容易转过视野
    // model_view_ = cam_view_ * t_n.inverse() * cam_view_.inverse() * model_view_;

    // 按照视觉中心点旋转
    // model_view_ =  model_view_ *t_n;

    // 按照自身坐标系旋转
    // model_view_ = t_n * model_view_;


    // 按照视觉中心点的位置和屏幕坐标的方向
    Eigen::Isometry3f c_c=cam_view_;
    c_c(0,3) = 0;
    c_c(1,3) = 0;
    c_c(2,3) = 0;

    Eigen::Vector3f axis_origin=c_c * axis_n;

    Eigen::Matrix3f rot2;
    rot2=Eigen::AngleAxisf(scale, axis_origin);

    Eigen::Isometry3f t_n2 =Eigen::Isometry3f::Identity();
    t_n2.prerotate(rot2);
    model_view_ = t_n2 * model_view_;

}

# 鼠标屏幕坐标              opengl 画面坐标
----------->  x            |   y
|                          |
|                          |
| y                        ------------> x

鼠标右移  mx增大  相机相反  相机x减小  dx = - （x -last_x）  rot_y =(x-last_x)
鼠标上移  my减小  画面y增大 相机y减小  dy =  （y -last_y）   rot_x = (y-last_y)

// 对矩阵进行选择
glMatrixMode(mode);
/*
 mode: GL_MODELVIEW, GL_PROJECTION, and GL_TEXTURE
模型视图变换（GL_MODELVIEW）：从“相对移动”的观点来看，改变观察点的位置与方向和改变物体本身的位置与方向具有等效性。

透视投影变换（GL_PROJECTION）：定义一个可视空间，可视空间以外的物体不会被绘制到屏幕上。

视图变换（glViewPort）：通常情况下，程序默认像素填充整个窗口，通过视口变换设置像素在窗口上的填充情况。

视口变换（glViewPort）：通常情况下，程序默认像素填充整个窗口，通过视口变换设置像素在窗口上的填充情况。
 */

 void glPushMatrix(void);
void glPopMatrix(void);

/**
每一次push都把当前变换矩阵存入栈中，接下来操作都在当前矩阵上改变。因此push可以看作是一次镜像拷贝。当前矩阵操作完成之后，调用pop，移出栈，矩阵回退到矩阵拷贝之前的状态。
**/

glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGBA | GLUT_DEPTH | GLUT_MULTISAMPLE);
glEnable(GL_MULTISAMPLE);

/*************** 视图变换 ****************/
//  默认 照相机位于原点，指向z轴负方向，朝上向量为(0,1,0)
// creates a viewing matrix
void gluLookAt(
    GLdouble eyeX, GLdouble eyeY, GLdouble eyeZ,    // position of the eye point
    GLdouble centerX, GLdouble centerY,     GLdouble centerZ,   // position to look at
    GLdouble upX, GLdouble upY, GLdouble upZ    // the up vector
    );

/*************** 视口变换 ****************/
// set the viewport
// 设定图像最终显示在屏幕哪个区域，默认为整个屏幕
void glViewport(    GLint x,
    GLint y,
    GLsizei width,
    GLsizei height);

/*************** 空间变换 ****************/
glMatrixMode(GL_MODELVIEW);
// 以某一向量进行旋转
void glRotatef( GLfloat     angle,
                GLfloat     x,
                GLfloat     y,
                GLfloat     z);
void glTranslatef(  GLfloat     x,
                    GLfloat     y,
                    GLfloat     z);

void glScalef(  GLfloat     x,
                GLfloat     y,
                GLfloat     z);


/*************** 投影变换 ****************/

// 0. prepare
glMatrixMode(GL_PROJECTION);    // declare a  projection matrix
glLoadIdentity(); // set it ot identity

// 1. 正投影变换
glOrtho(左，右，下，上，近，远);
void gluOrtho2D(    GLdouble left,
    GLdouble right,
    GLdouble bottom,
    GLdouble top);

// 2. 透视投影
// glFrustum — multiply the current matrix by a perspective matrix
void glFrustum( GLdouble left,
    GLdouble right,
    GLdouble bottom,
    GLdouble top,
    GLdouble nearVal,
    GLdouble farVal);

// 3. 透视投影的另一种方式

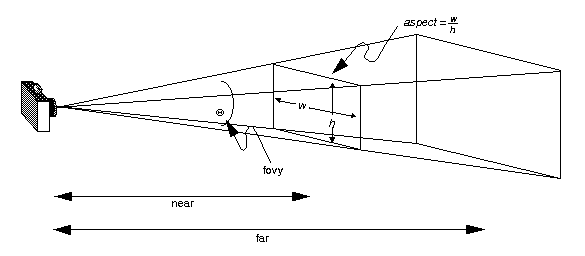

// gluPerspective — set up a perspective projection matrix
/*
fovy
Specifies the field of view angle, in degrees, in the y direction.

aspect
Specifies the aspect ratio that determines the field of view in the x direction. The aspect ratio is the ratio of x (width) to y (height).

zNear
Specifies the distance from the viewer to the near clipping plane (always positive).

zFar
Specifies the distance from the viewer to the far clipping plane (always positive).
*/
void gluPerspective(    GLdouble fovy,
    GLdouble aspect,
    GLdouble zNear,
    GLdouble zFar);

glutWireCube(1); // 正方体线框
glutSolidSphere(re(GLdouble radius, GLint slices, GLint stacks);


// ref: https://www.opengl.org/resources/libraries/glut/spec3/node80.html#SECTION000120000000000000000
11.1 glutSolidSphere, glutWireSphere
11.2 glutSolidCube, glutWireCube
11.3 glutSolidCone, glutWireCone
11.4 glutSolidTorus, glutWireTorus
11.5 glutSolidDodecahedron, glutWireDodecahedron
11.6 glutSolidOctahedron, glutWireOctahedron
11.7 glutSolidTetrahedron, glutWireTetrahedron
11.8 glutSolidIcosahedron, glutWireIcosahedron
11.9 glutSolidTeapot, glutWireTeapot

// 方案1 改变视图

// 方案2 改变全局物体变换（常用）

glRotatef(x_angle, 0.0f, 1.0f, 0.0f);   // 旋转 x
glRotatef(y_angle, 1.0f, 0.0f, 0.0f);   // 旋转 y
glTranslatef(x_trans,y_trans, m_scale); // 平移 + 缩放 (缩放通过z轴移动来实现)

#include <GL/glut.h>
#include <stdio.h>

void displayCB(void){
    glClear(GL_COLOR_BUFFER_BIT);       /* clear the display */
    glColor3f(0.5, 0.8, 0.5);       /* set current color to white */

    glBegin(GL_POLYGON);            /* draw filled triangle */
        glVertex2i(200,125);            /* specify each vertex of triangle */
        glVertex2i(100,375);
        glVertex2i(300,375);
    glEnd();                /* OpenGL draws the filled triangle */

    glFlush();              /* Complete any pending operations */

}

void keyCB(unsigned char key, int x , int y){
    if(key == 'q' || key =='Q') exit(0);
}

int main(int argc, char ** argv){
    glutInit(&argc, argv);
    glutInitDisplayMode(GLUT_RGB);
    glutInitWindowPosition(400,300);
    glutInitWindowSize(640,480);
    glutCreateWindow("simple 2d");

    glClearColor(1.0,1.0,1.0, 1.0);  // set background to black
    gluOrtho2D(0, 400, 0, 500); // set display range: x~[0-400], y~[0-500]
    glutDisplayFunc(displayCB);
    glutKeyboardFunc(keyCB);

    glutMainLoop();

    return 0;
}
